EMMI 的技術基于半導體物理原理，當半導體器件內部存在缺陷導致異常電學行為時，會引發電子 - 空穴對的復合，進而產生光子發射。設備中的高靈敏度探測器如同敏銳的 “光子**手”，能將這些微弱的光信號捕獲。例如，在制造工藝中，因光刻偏差或蝕刻過度形成的微小短路，傳統檢測手段難以察覺，EMMI 卻能憑借其對光子的探測，將這類潛在問題清晰暴露，助力工程師快速定位，及時調整工藝參數，避免大量不良品的產生，極大提升了半導體制造的良品率與生產效率。微光顯微鏡可在極低照度下實現高靈敏成像，適用于半導體失效分析。微光顯微鏡批量定制

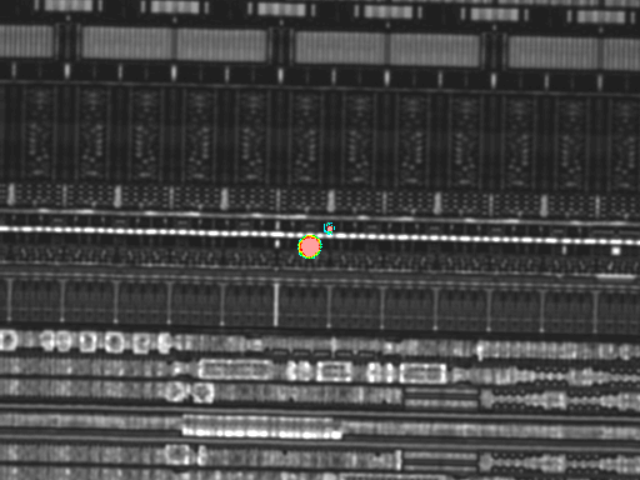

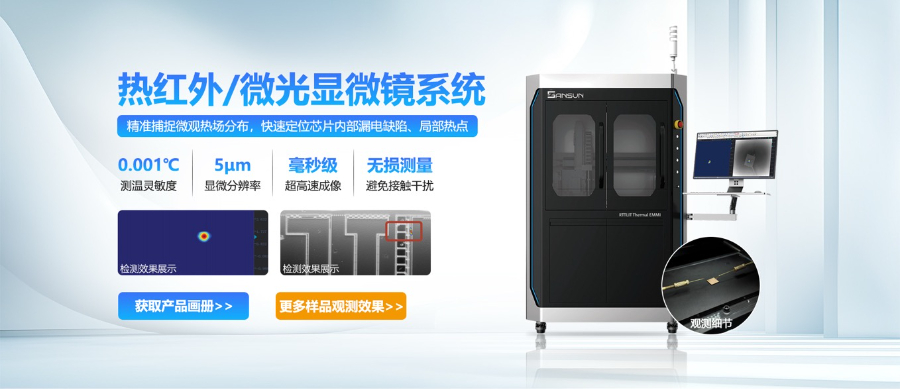

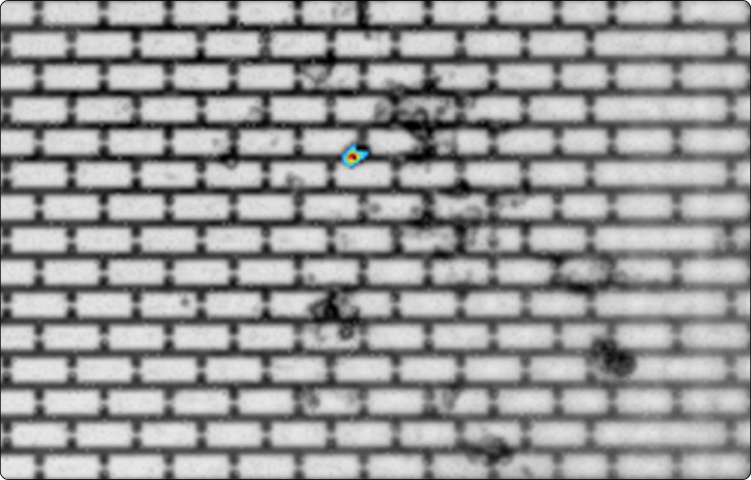

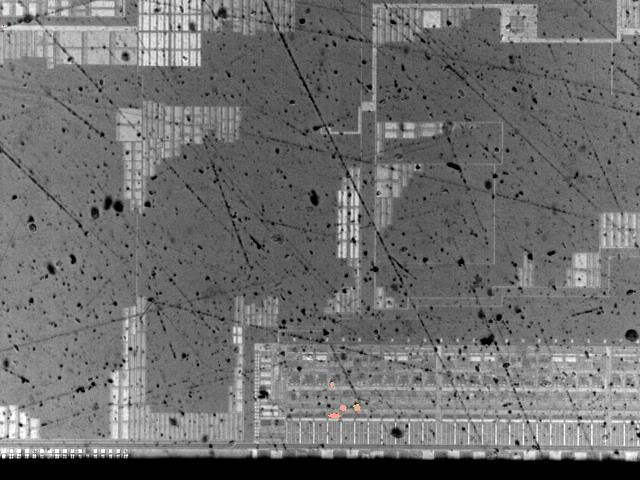

在微光顯微鏡（EMMI）的操作過程中，對樣品施加適當電壓時，其失效點會由于載流子加速散射或電子-空穴對復合效應而發射特定波長的光子。這些光子經過光學采集與圖像處理后，可形成一張清晰的信號圖，用于反映樣品在供電狀態下的發光特征。隨后，通過取消施加在樣品上的電壓，在無電狀態下采集一張背景圖，用于記錄環境光和儀器噪聲。將信號圖與背景圖進行疊加和差分處理，可以精確識別并定位發光點的位置，實現對失效點的高精度定位。為了進一步提升定位精度，通常會結合多種圖像處理技術進行優化。例如，可通過濾波算法有效去除背景噪聲，提高信號圖的信噪比；同時利用邊緣檢測技術，突出發光點的邊界特征，從而實現更精細的定位與輪廓識別。借助這些方法，EMMI能夠?qū)Π雽?dǎo)體芯片、集成電路及微電子器件的失效點進行精確分析，為故障排查、工藝優化和設計改進提供可靠依據，并提升失效分析的效率和準確性?？蒲杏梦⒐怙@微鏡方案設計故障類型與位置被快速識別。

偵測不到亮點之情況不會出現亮點之故障：1.亮點位置被擋到或遮蔽的情形（埋入式的接面及大面積金屬線底下的漏電位置）；2.歐姆接觸；3.金屬互聯短路；4.表面反型層；5.硅導電通路等。

亮點被遮蔽之情況：埋入式的接面及大面積金屬線底下的漏電位置，這種情況可采用Backside模式，但是只能探測近紅外波段的發光，且需要減薄及拋光處理。

測試范圍：故障點定位、尋找近紅外波段發光點測試內容：1.P-N接面漏電；P-N接面崩潰2.飽和區晶體管的熱電子3.氧化層漏電流產生的光子激發4.Latchup、GateOxideDefect、JunctionLeakage、HotCarriersEffect、ESD等問題

隨著電子器件結構的日益復雜化，檢測需求也呈現出多樣化趨勢?？蒲袑?shí)驗室往往需要對材料、器件進行深度探索，而工業生產線則更注重檢測效率與穩定性。微光顯微鏡在設計上充分考慮了這兩方面需求，通過模塊化配置實現了多種探測模式的靈活切換。在科研應用中，微光顯微鏡可以結合多光譜成像、信號增強處理等功能，幫助研究人員深入剖析器件的物理機理。而在工業領域，它則憑借快速成像與高可靠性，滿足大規模檢測的生產要求。更重要的是，微光顯微鏡在不同模式下均保持高靈敏度與低噪聲水平，確保了結果的準確性和可重復性。這種跨場景的兼容性，使其不僅成為高校和研究機構的有效檢測工具，也成為半導體、光電與新能源產業生產環節中的重要設備。微光顯微鏡的適配能力，為科研與工業之間搭建了高效銜接的橋梁。微光顯微鏡市場格局正在因國產力量而改變。

微光顯微鏡(EmissionMicroscope,EMMI)是一種常用的芯片失效分析手段，可以用于確認芯片的失效位置。其原理是對樣品施加適當電壓，失效點會因加速載流子散射或電子-空穴對的復合而釋放特定波長的光子，這時光子就能被檢測到，從而檢測到漏電位置。Obirch利用激光束在恒定電壓下的器件表面進行掃描，激光束部分能量轉化為熱能，如果金屬互聯線存在缺陷，缺陷處溫度將無法迅速通過金屬線傳導散開，這將導致缺陷處溫度累計升高，并進一步引起金屬線電阻以及電流變化，通過變化區域與激光束掃描位置的對應，定位缺陷位置。借助微光顯微鏡，研發團隊能快速實現缺陷閉環驗證。IC微光顯微鏡備件

對于靜電放電損傷等電缺陷，微光顯微鏡可通過光子發射準確找到問題。微光顯微鏡批量定制

EMMI 技術自誕生以來，經歷了漫長且關鍵的發展歷程。早期的 EMMI 受限于探測器靈敏度與光學系統分辨率，只能檢測較為明顯的半導體缺陷，應用范圍相對狹窄。隨著科技的飛速進步，新型深制冷型探測器問世，極大降低了噪聲干擾，拓寬了光信號探測范圍；同時，高分辨率顯微物鏡的應用，使 EMMI 能夠捕捉到更微弱、更細微的光信號，實現對納米級缺陷的精細定位。如今，它已廣泛應用于半導體產業各個環節，從芯片設計驗證到大規模生產質量管控，成為推動行業發展的重要力量。微光顯微鏡批量定制
